Termoelementtilangat ja pidennysjohdot

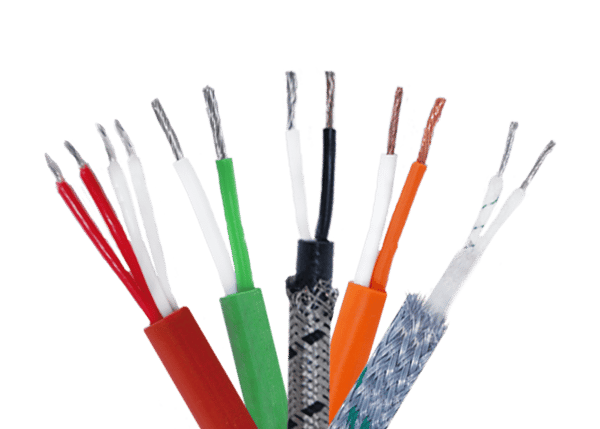

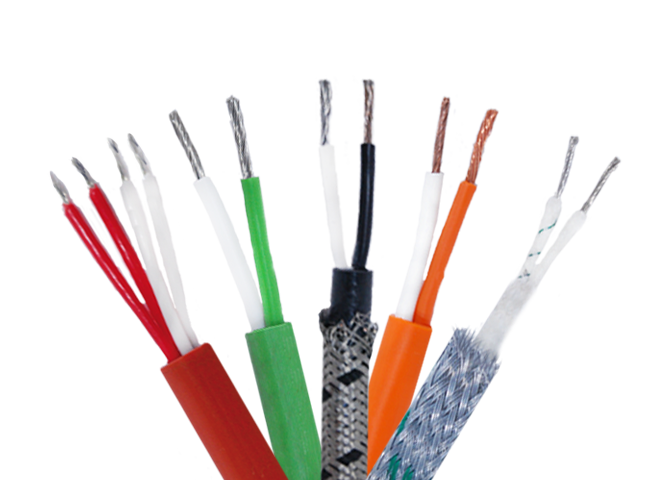

Termoelementtikaapelit
  • Lämpötilakaapelit

Pidennysjohto tai jatkojohto (extension cable)

  • Valmistettu samasta materiaalista kuin itse termoelementtikin
  • Tällaista kaapelia merkitään anturin tyyppimerkinnän jälkeen kirjaimella ”X”, esim. ”KX”.

Pidennysjohtojen värimerkinnät

  • Pidennysjohtojen värimerkinnät ovat olleet hyvin kirjavia ja eri standardien mukaiset värikoodit ja siitä johtuva virheellinen kytkentä ovat aiheuttaneet suurimman osan asennustyön aikana termoelementtimittauksissa tapahtuvista virheistä.
  • Suurin ”virheen aiheuttaja” on ollut kaapeleiden punainen johdin, jonka napaisuus on ollut eri päin eri standardeissa.
  • IEC-584-3 standardissa ei punaista väriä esiinny lainkaan ja negatiivisen (-) johtimen väri on aina valkoinen.

Kompensointikaapeli / Tasausjohto (compensating cable)

  • Valmistettu eri materiaalista kuin termoelementti, mutta antaa termoelementtiä vastaavan jännitteen alhaisilla lämpötiloilla
  • Tällaista kaapelia merkitään anturin tyyppimerkinnän jälkeen kirjaimella ”C”, esim. ”KC”.
  • Samalle termoelementtityypille voidaan valmistaa erilaisilla seoksilla olevaa kaapelia, jolloin ne merkitään lisäkirjaimella esim. ”KCA” ja ”KCB”
  • Tasausjohto-nimitys tulee ajalta, jolloin vielä käytettiin ns. kiertokäämi-instrumentteja, joiden mittauspiirin linjavastuksen arvo oli tiedossa ja kaapelia käytettiin tasaamaan mittauspiirin vastus oikeaksi. Usein kuulee kompensointikaapelista käytettävän nimitystä tasausjohto.

Termoelementtilangat

  • Samaa materiaalia kuin itse termoelementti
  • Saatavana joko eristettynä (esim. lasikuitu, PVC, teflon jne.) tai paljaana lankana
  • Termoelementtilankoja voidaan käyttää, kuten valmista termoelementtiä, kun johtimien toinen pää liitetään yhteen esim. kiertämällä, hitsaamalla, sulattamalla tms. luotettavalla tavalla
