Termoelementtilangat ja pidennysjohdot

Pidennysjohto tai jatkojohto (extension cable)

• Valmistettu samasta materiaalista kuin itse termoelementtikin
• Tällaista kaapelia merkitään anturin tyyppimerkinnän jälkeen kirjaimella ”X”, esim. ”KX”.

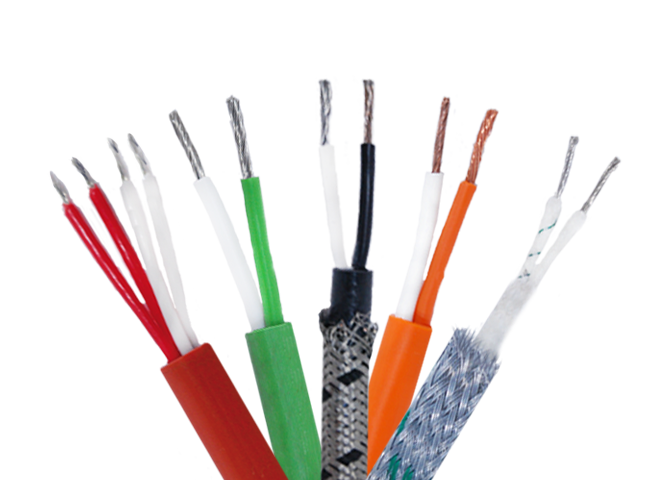

Pidennysjohtojen värimerkinnät

• Pidennysjohtojen värimerkinnät ovat olleet hyvin kirjavia ja eri standardien mukaiset värikoodit ja siitä johtuva virheellinen kytkentä ovat aiheuttaneet suurimman osan asennustyön aikana termoelementtimittauksissa tapahtuvista virheistä.
• Suurin ”virheen aiheuttaja” on ollut kaapeleiden punainen johdin, jonka napaisuus on ollut eri päin eri standardeissa.
• IEC-584-3 standardissa ei punaista väriä esiinny lainkaan ja negatiivisen (-) johtimen väri on aina valkoinen.

Kompensointikaapeli / Tasausjohto (compensating cable)

• Valmistettu eri materiaalista kuin termoelementti, mutta antaa termoelementtiä vastaavan jännitteen alhaisilla lämpötiloilla
• Tällaista kaapelia merkitään anturin tyyppimerkinnän jälkeen kirjaimella ”C”, esim. ”KC”.
• Samalle termoelementtityypille voidaan valmistaa erilaisilla seoksilla olevaa kaapelia, jolloin ne merkitään lisäkirjaimella esim. ”KCA” ja ”KCB”
• Tasausjohto-nimitys tulee ajalta, jolloin vielä käytettiin ns. kiertokäämi-instrumentteja, joiden mittauspiirin linjavastuksen arvo oli tiedossa ja kaapelia käytettiin tasaamaan mittauspiirin vastus oikeaksi. Usein kuulee kompensointikaapelista käytettävän nimitystä tasausjohto.

Termoelementtilangat

• Samaa materiaalia kuin itse termoelementti
• Saatavana joko eristettynä (esim. lasikuitu, PVC, teflon jne.) tai paljaana lankana
• Termoelementtilankoja voidaan käyttää, kuten valmista termoelementtiä, kun johtimien toinen pää liitetään yhteen esim. kiertämällä, hitsaamalla, sulattamalla tms. luotettavalla tavalla
